5-Achs-Fräsen und CNC-Frästechnik für komplexe Kunststoffbauteile

J. Schwarz verfügt über moderne CNC-Fräsmaschinen für die präzise Fertigung von Bauteilen aus Kunststoff. Der Maschinenpark umfasst vier Portal-Fräszentren für großformatige Teile sowie ein 5-Achs-Fräszentrum in Portalbauweise für komplexe und großvolumige Werkstücke.

Damit können sowohl vergleichsweise einfache Konturen im 3-Achs-Fräsen als auch anspruchsvolle Bauteile über 5 Achsen gefertigt werden. Welche CNC-Bearbeitung zum Einsatz kommt, richtet sich nach Geometrie, Material, Abmessungen, geforderten Toleranzen und der gewünschten Qualität der Oberflächen.

CNC-Fräsen von Kunststoff nach Bauteilanforderung

Beim CNC-Fräsen werden Werkstücke anhand digitaler Fertigungsdaten präzise bearbeitet. Moderne CNC-Fräsmaschinen ermöglichen dabei eine hohe Wiederholgenauigkeit und die Herstellung unterschiedlicher Konturen und Bauteilformen.

Gerade bei technischen Kunststoffen bietet die spanende Fertigung große Flexibilität. Abhängig vom Werkstück können Bohrungen, Ausschnitte, Taschen, Konturen und unterschiedliche Ebenen innerhalb eines abgestimmten Fertigungsprozesses hergestellt werden.

J. Schwarz richtet die CNC-Bearbeitung dabei konsequent nach den Anforderungen des jeweiligen Bauteils aus. Entscheidend ist nicht, möglichst viele Achsen einzusetzen, sondern die technisch und wirtschaftlich geeignete Lösung für das konkrete Teil zu wählen.

3-Achs-Fräsen oder 5-Achs-Fräsen – welche Technik eignet sich für welches Bauteil?

Nicht jedes Kunststoffbauteil erfordert eine Fertigung über 5 Achsen. Für flache oder geometrisch weniger komplexe Teile kann das 3-Achs-Fräsen die wirtschaftlichere Lösung sein. Beim CNC-Fräsen erfolgt die Bewegung entlang der X-Achse, Y-Achse und Z-Achse. So lassen sich zahlreiche technische Kunststoffteile präzise und effizient herstellen.

Werden die Bauteile räumlich komplexer, kommen zusätzliche Achsen ins Spiel. Beim 5-Achs-Fräsen stehen neben X-Achse, Y-Achse und Z-Achse zwei zusätzliche Drehachsen zur Verfügung. Durch diese 5 Achsen können verschiedene Seiten eines Werkstücks erreicht werden, ohne das Bauteil für jeden Arbeitsschritt neu positionieren zu müssen.

Welche Maschinen für einen Auftrag eingesetzt werden, hängt deshalb unter anderem von der Form des Werkstücks, dem verwendeten Kunststoff, den Abmessungen, den geforderten Toleranzen und der gewünschten Oberflächengüte ab.

Vorteile der 5-Achs-Bearbeitung komplexer Kunststoffteile

Die 5-Achs-Bearbeitung erweitert die Möglichkeiten der CNC-Fertigung insbesondere bei räumlich anspruchsvollen Bauteilen. Durch die Bewegungsmöglichkeiten über 5 Achsen lassen sich auch Flächen, Konturen und schwer zugängliche Bereiche erreichen, die mit einer konventionellen Bearbeitungsstrategie mehrere Aufspannungen erfordern würden.

Ein wesentlicher Vorteil des 5-Achs-Fräsens besteht deshalb in der Reduzierung notwendiger Umspannvorgänge. Können mehrere Seiten eines Werkstücks innerhalb einer Aufspannung gefräst werden, verringert dies potenzielle Positionierungsfehler und unterstützt die Einhaltung enger Toleranzen.

Auch die Werkzeugführung lässt sich bei der Bearbeitung über 5 Achsen besser an die jeweilige Bauteiloberfläche anpassen. Kürzere und steifere Werkzeuge können je nach Anwendung zusätzliche Vorteile für Präzision, Oberflächen und Prozesssicherheit bieten.

Für Kunden bedeutet das vor allem: Auch anspruchsvolle Kunststoffteile können mit hoher Qualität und reproduzierbaren Ergebnissen gefertigt werden.

5-Achs-Simultanbearbeitung für anspruchsvolle Konturen

Bei besonders komplexen Werkstücken kann die 5-Achs-Simultanbearbeitung eingesetzt werden. Dabei werden mehrere der 5 Achsen gleichzeitig gesteuert. Das Werkzeug kann dadurch während des Fräsens in einem geeigneten Winkel zur Oberfläche geführt werden.

Die 5-Achs-Simultanbearbeitung eignet sich insbesondere für komplexe Konturen, Freiformflächen und schwer zugängliche Bereiche. Durch die koordinierte Bewegung der Achsen lassen sich anspruchsvolle Formen herstellen, während gleichzeitig die Zahl notwendiger Aufspannungen reduziert werden kann.

Ein weiterer Vorteil der 5-Achs-Simultanbearbeitung liegt in der präzisen Zuordnung unterschiedlicher Flächen zueinander. Weniger Umspannungen können Umspannfehler reduzieren und dadurch sowohl die Präzision als auch die Qualität der gefertigten Teile unterstützen.

5-Achs-Fräsmaschinen für große und komplexe Bauteile

5-Achs-Fräsmaschinen verbinden die linearen Bewegungen der X-Achse, Y-Achse und Z-Achse mit zusätzlichen Drehachsen. Dadurch kann das Werkzeug unterschiedliche Bereiche eines Werkstücks erreichen und komplexe Formen über 5 Achsen fertigen.

J. Schwarz setzt hierfür ein 5-Achs-Fräszentrum in Portalbauweise ein. Die Maschine verfügt über ein integriertes Positionskontrollsystem und eine Z-Achse von 700 mm. Damit können auch großvolumige 3D-Frästeile bearbeitet werden.

Technische Daten des 5-Achs-Fräszentrums:

• Portalbauweise für großvolumige Bauteile
• Integriertes Positionskontrollsystem
• 700 mm Z-Achse
• Maximale Bauteilgröße: 1.000 × 2.000 × 700 mm

Damit verbindet J. Schwarz die Möglichkeiten moderner 5-Achs-Fräsmaschinen mit außergewöhnlich großen Bearbeitungsdimensionen für technische Kunststoffbauteile.

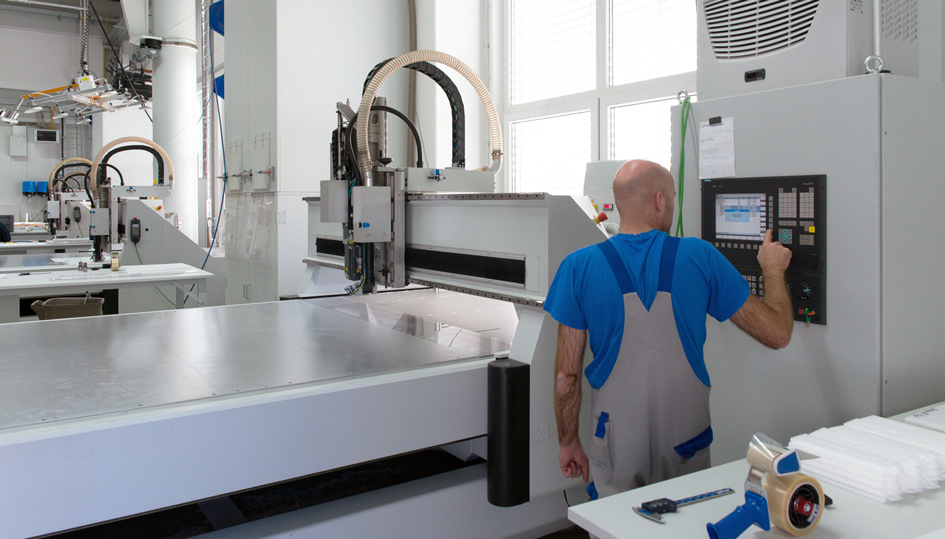

Großformat-Fräsen auf vier Portal-Fräszentren

Neben der 5-Achs-Bearbeitung stehen bei J. Schwarz vier Portal-Fräszentren für die Fertigung großformatiger Kunststoffteile zur Verfügung. Die Frästische bieten Abmessungen von bis zu 3.000 × 2.000 mm.

Damit können auch große Platten, Bauteile und Konturen CNC-gesteuert gefertigt werden. Die Portalbauweise ermöglicht einen großen Arbeitsbereich und eignet sich besonders für Werkstücke, deren Abmessungen auf klassischen CNC-Maschinen schnell an Grenzen stoßen.

Die Ausstattung der Portal-Fräszentren umfasst:

• Frästische bis 3.000 × 2.000 mm
• Kamera-Erkennung
• Hohe Vorschubgeschwindigkeiten
• Optimierte Kantenqualität
• Patentiertes Vakuum-Management für sicheren Halt des Frästeils

Gerade beim Großformat-Fräsen ist die sichere Fixierung des Materials wichtig. Das Vakuum-Management hält die Werkstücke während des Fräsens zuverlässig auf dem Frästisch und unterstützt damit eine präzise Fertigung.

CNC-Bearbeitung von Kunststoff mit hoher Präzision

Kunststoff stellt beim Fräsen andere Anforderungen an Maschine, Werkzeug und Prozessparameter als metallische Werkstoffe. Materialeigenschaften, Wärmeentwicklung, Werkzeugwahl und Vorschub müssen aufeinander abgestimmt werden, damit saubere Kanten, präzise Abmessungen und hochwertige Oberflächen entstehen.

Die Erfahrung in der CNC-Bearbeitung unterschiedlicher Kunststoffe ist deshalb ein wichtiger Faktor für die Qualität der gefertigten Teile. J. Schwarz verbindet moderne CNC-Fräsmaschinen mit auf das jeweilige Material abgestimmten Fertigungsprozessen.

Abhängig von Kunststoff, Bauteilform und Einsatz können unterschiedliche Werkzeuge und Parameter gewählt werden. So lassen sich sowohl Einzelteile und Prototypen als auch wiederkehrende Bauteile fertigen.

Vom CAD-Datensatz zum CNC-Frästeil

Ausgangspunkt für die Herstellung komplexer CNC-Teile können digitale Konstruktionsdaten beziehungsweise eine CAD-Datei sein. Auf dieser Grundlage werden die erforderlichen Programme und Bearbeitungsschritte für die CNC-Maschinen vorbereitet.

Die Programmierung berücksichtigt dabei nicht nur die Kontur des Werkstücks. Auch Material, Werkzeug, Zugänglichkeit, notwendige Achsen, Aufspannungen und die Anforderungen an die Oberflächen fließen in die Planung ein.

Bei komplexen Bauteilen kann das 5-Achs-Fräsen die Zahl notwendiger Aufspannungen reduzieren. Bei einfacheren Teilen kann dagegen das 3-Achs-Fräsen die effizientere Wahl darstellen. Die Auswahl des geeigneten Fertigungsverfahrens erfolgt daher immer anhand der konkreten Anforderungen.

Wann bietet 5-Achs-Fräsen Vorteile?

5-Achs-Fräsen eignet sich insbesondere dann, wenn ein Werkstück komplexe räumliche Formen besitzt oder mehrere Seiten innerhalb eines Fertigungsprozesses zugänglich sein müssen. Die zusätzlichen Achsen erweitern den Bewegungsspielraum von Werkzeug und Werkstück erheblich.

Typische Vorteile der 5-Achs-Bearbeitung sind:

• Komplexe Bauteile: Räumlich anspruchsvolle Konturen und schwer zugängliche Bereiche können gefertigt werden.
• Weniger Aufspannungen: Mehrere Seiten eines Werkstücks können innerhalb eines abgestimmten Prozesses erreicht werden.
• Hohe Präzision: Weniger Umspannvorgänge reduzieren mögliche Positionierungsfehler.
• Gute Oberflächen: Der Anstellwinkel des Werkzeugs kann besser an die Bauteiloberfläche angepasst werden.
• Effiziente Fertigung: Weniger Rüstvorgänge können die Bearbeitungszeiten bei komplexen Teilen reduzieren.
• Große Bauteile: Das 5-Achs-Portalfräszentrum von J. Schwarz ermöglicht Werkstücke bis 1.000 × 2.000 × 700 mm.

Die Vorteile der Technologie müssen jedoch immer im Verhältnis zum jeweiligen Bauteil betrachtet werden. Bei einfacheren Teilen ist eine Fertigung über 3 Achsen häufig vollkommen ausreichend und wirtschaftlicher.

CNC-Fräsmaschinen als Teil einer flexiblen Fertigung

Der Maschinenpark von J. Schwarz ermöglicht die Auswahl der CNC-Fräsmaschinen passend zur jeweiligen Aufgabe. Vier großformatige Portal-Fräszentren und ein 5-Achs-Fräszentrum decken unterschiedliche Bauteilgrößen und Komplexitätsstufen ab.

Dadurch können sowohl große zweidimensionale Kunststoffteile als auch räumlich komplexe Werkstücke über 5 Achsen gefertigt werden. Für Kunden entsteht daraus ein breites Spektrum an Lösungen innerhalb der CNC-Zerspanung von Kunststoff.

Im Mittelpunkt steht dabei nicht die Maschine selbst, sondern das gewünschte Bauteil: Abmessungen, Material, Funktion, Toleranzen, Stückzahl und Qualitätsanforderungen bestimmen, welche CNC-Bearbeitung für die Herstellung sinnvoll ist.

Welche Frästechnik eignet sich für Ihr Kunststoffbauteil?

Ob 3-Achs-Fräsen, 5-Achs-Fräsen oder eine 5-Achs-Simultanbearbeitung die geeignete Lösung ist, hängt von den konkreten Anforderungen des Bauteils ab. Größe, Form, Material, Zugänglichkeit einzelner Flächen und geforderte Präzision bestimmen die Wahl der Fertigungsstrategie.

J. Schwarz verfügt sowohl über CNC-Fräsmaschinen für großformatige Kunststoffteile als auch über 5-Achs-Fräsmaschinen für komplexe Werkstücke. So kann die Fertigung auf das jeweilige Projekt abgestimmt werden, statt das Bauteil an die Möglichkeiten einer einzelnen Maschine anzupassen.

Sie haben CAD-Daten, eine Zeichnung oder bereits konkrete Anforderungen an Ihr Bauteil? Sprechen Sie uns an. Wir prüfen, welche Fertigungslösung für Ihren Auftrag technisch und wirtschaftlich geeignet ist.
