3D-Formgebung: Maschinen & Technik zum Biegen von Kunststoff

Für die präzise 3D-Formgebung von Kunststoff setzt J. Schwarz unterschiedliche Maschinen für die Kalt- und Warmverformung ein. Eine elektrisch angetriebene CNC-Gesenkbiegepresse ermöglicht das kontrollierte Kaltbiegen geeigneter Kunststoffe. Für die Warmverformung stehen Kunststoff-Biegemaschinen mit Infrarot- und Glühdrahttechnik zur Verfügung.

Welche Maschine eingesetzt wird, richtet sich nach dem Material, der Materialstärke, der gewünschten Form und den Anforderungen an das fertige Bauteil.

CNC-Gesenkbiegepresse für die Kaltverformung

Für die Kaltverformung verfügt J. Schwarz über eine elektrisch angetriebene CNC-Gesenkbiegepresse mit 80 t Presskraft und einer Arbeitsbreite von 3.000 mm.

Die Maschine ermöglicht das kontrollierte Biegen geeigneter Kunststoffplatten. Eine lasergesteuerte Kontrolltechnik sorgt für konstante Biegewinkel und unterstützt damit die präzise und reproduzierbare Fertigung.

Gegenüber hydraulischen Systemen können die Biegezeiten mit der elektrisch angetriebenen Gesenkbiegepresse um 30 Prozent reduziert werden.

Damit verbindet die Maschine eine große Arbeitsbreite mit kontrollierter Winkelgenauigkeit und kurzen Bearbeitungszeiten.

Kunststoff-Biegemaschinen für die Warmverformung

Für das Warmbiegen setzt J. Schwarz Kunststoff-Biegemaschinen mit einer Arbeitsbreite von bis zu 1.200 mm ein. Welche Kunststoffbiegemaschine eingesetzt wird, richtet sich nach Material und gewünschter Formgebung. Kunststoffplatten mit Materialstärken von bis zu 20 mm können damit bearbeitet werden.

Bei der Warmverformung wird das Material im Bereich der gewünschten Biegelinie gezielt erwärmt. Thermoplastische Kunststoffe werden dadurch formbar und können anschließend in die vorgesehene Geometrie gebracht werden. Auch Acrylglas bzw. Plexiglas® kann auf diese Weise warmverformt und in eine definierte dreidimensionale Form gebracht werden.

Material, Materialstärke, gewünschter Radius und Form des Bauteils bestimmen dabei, wie Erwärmung und Biegevorgang aufeinander abgestimmt werden.

Infrarottechnik mit vier Heizzonen

Für die kontrollierte Erwärmung von Kunststoff verfügen die Biegemaschinen über Infrarottechnik mit vier Heizzonen.

Die Erwärmung kann damit auf die jeweilige Biegeaufgabe abgestimmt werden. Das ist insbesondere bei unterschiedlichen Materialien und Materialstärken relevant, da Kunststoffe unterschiedliche Eigenschaften und Verformtemperaturen aufweisen.

Die IR-Technik schafft damit die Voraussetzung, das Material gezielt für den anschließenden Biegevorgang vorzubereiten.

Glühdrahttechnik für enge Radien

Eine weitere Möglichkeit bietet die Glühdrahttechnik. Sie wird eingesetzt, wenn definierte Temperaturzonen und enge Radien benötigt werden.

Dabei wird die Erwärmung auf den vorgesehenen Biegebereich konzentriert. So kann der Kunststoff entlang einer definierten Linie erwärmt und anschließend in die gewünschte Form gebracht werden.

Die Glühdrahttechnik erweitert damit die Möglichkeiten der Kunststoff-Biegemaschinen insbesondere bei Bauteilen mit gezielt angelegten Biegekanten und Radien.

Schwertbieger für Kunststofffolien

Für die Warmverformung von Folien kommen bei J. Schwarz außerdem Schwertbieger zum Einsatz. Auch hier wird das Material im Bereich der vorgesehenen Biegelinie erwärmt und anschließend geformt.

Welches Verfahren und welche Maschine für eine konkrete Anwendung eingesetzt werden, hängt von den Eigenschaften des Kunststoffs, der Materialstärke und der gewünschten Geometrie ab.

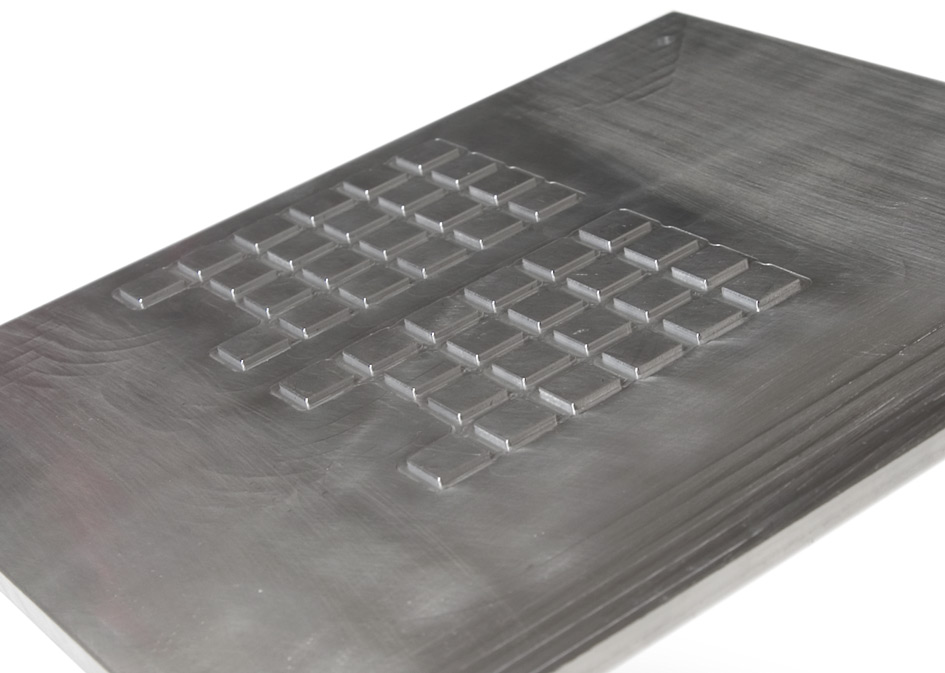

Prägen als weitere Möglichkeit der 3D-Formgebung

Neben dem Biegen gehört auch das Prägen zu den Möglichkeiten der 3D-Formgebung bei J. Schwarz. Mithilfe eines entsprechenden Prägewerkzeugs kann eine definierte Form in das Material eingebracht werden.

Damit lässt sich die Formgebung von Kunststoffteilen über reine Biegekanten hinaus erweitern.

Maschine und Material auf die Form abstimmen

Bei der 3D-Formgebung entscheidet nicht allein die verfügbare Maschine über das Ergebnis. Material, Materialstärke, Biegeradius, Geometrie und gewünschter Biegewinkel müssen gemeinsam betrachtet werden.

Für geeignete Kunststoffe kann die CNC-Gesenkbiegepresse zur Kaltverformung eingesetzt werden. Soll das Material – beispielsweise bei der Warmverformung von Acrylglas oder Plexiglas® – vor dem Biegen gezielt erwärmt werden, steht je nach Anforderung die passende Kunststoffbiegemaschine mit unterschiedlichen Erwärmungstechniken zur Verfügung.

Die technische Ausstattung ermöglicht es J. Schwarz damit, das Verfahren auf das jeweilige Bauteil abzustimmen.

3D-Formgebung bei J. Schwarz

Welche Technik für Ihr Kunststoffteil die richtige ist, beginnt bei uns mit den Anforderungen an das fertige Bauteil. Wir betrachten Material, Materialstärke, Abmessungen, Radien und gewünschte Geometrie und wählen darauf abgestimmt Maschine und Verfahren.

Mit der CNC-Gesenkbiegepresse für die Kaltverformung sowie Kunststoff-Biegemaschinen mit IR-, Glühdraht- und Schwertbiegetechnik stehen unterschiedliche Möglichkeiten zur Verfügung.

So gibt nicht die Maschine die Lösung vor – die Anforderungen Ihres Bauteils bestimmen, welche Technik wir einsetzen.

Häufig gestellte Fragen zu Kunststoff-Biegemaschinen

Welche Arbeitsbreite bietet die CNC-Gesenkbiegepresse?

Die elektrisch angetriebene CNC-Gesenkbiegepresse von J. Schwarz verfügt über eine Arbeitsbreite von 3.000 mm und eine Presskraft von 80 t.

Welche Materialstärken können mit den Kunststoff-Biegemaschinen bearbeitet werden?

Die Kunststoff-Biegemaschinen sind für Materialstärken bis 20 mm ausgelegt und verfügen über eine Arbeitsbreite von bis zu 1.200 mm.

Wie wird der Kunststoff für das Warmbiegen erwärmt?

J. Schwarz setzt unter anderem Infrarottechnik mit vier Heizzonen sowie Glühdrahttechnik ein. Welche Technik verwendet wird, richtet sich nach Material und gewünschter Formgebung.

Wie werden konstante Biegewinkel bei der Kaltverformung erreicht?

Die CNC-Gesenkbiegepresse verfügt über eine lasergesteuerte Kontrolltechnik, die konstante Biegewinkel unterstützt.

Welche Maschine eignet sich für mein Kunststoffteil?

Das hängt unter anderem vom Kunststoff, der Materialstärke, den Abmessungen sowie dem gewünschten Biegeradius und der Geometrie ab. J. Schwarz stimmt Maschine und Formgebungsverfahren auf die konkrete Fertigungsaufgabe ab.
